隨著現代化建設的發展，在建設過程中尤其是對火災的防范越來越被人們所重視。工程建設中對火災的防范被提高到法律的高度。對消防系統要求貫徹的“預防為主，防消結合”的原則又標志著火災自動警報系統將更加重要?；馂?zāi)自動警報系統是為了讓人們早期發現火災，并及時采取措施，控制和撲滅火災，對于火災自動警報裝置的聯動機構的控制采用的手動操作，當火災發生時，火災警報處接收的警報信號，通過判斷火災情況，提醒操作人員啟動或關閉相應的消防設備，操作時間延長，不利于火災救援和火災控制。

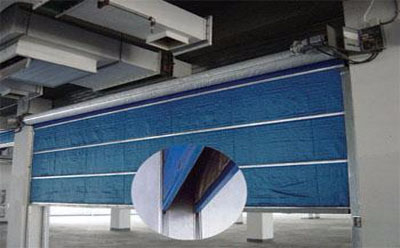

    針對技術的不足，提供火災警報防火卷簾門的控制電路，通過控制電路可以對防火卷簾門的雙動作進行控制，根據消防警報系統的控制信息及時控制卷簾門的開啟和關閉，對火災區域進行隔斷，防止火災范圍的擴大。

1、火災警報防火卷簾門的控制電路:控制電路包括信號輸入、控制器、雙輸入輸出模塊和執行機構組成，當控制器接收到現場檢測器檢測的警信號后，通過分析處理，將控制信息通過回路總線傳送到雙輸入輸出模塊，對執行機構進行控制，在發生火災時，該區域的防火卷簾門降下，根據消防警報接受到的火災現場信息，判斷卷簾門的關閉程度，選作控制器控制驅動電路驅動執行機構動作。

2、控制器接收到火災探測器的警報信號后，根據預先編入的程序，控制器通過總線將聯動控制信號輸送到雙輸入雙輸出模塊，雙輸入雙輸出模塊啟動需要聯動設備防火卷簾門。

3、雙輸入輸出模塊的輸出端為繼電器輸出，K1、K2、K3為I路繼電器輸出，Κ4、Κ5、Κ6為2路繼電器輸出，Κ1、Κ4為公共端，Κ2、Κ5為常閉端，Κ3、Κ6為常開端。

4、雙輸入輸出模塊信號回答端并聯IOK終端電阻，對輸入端的動作進行監視，保證聯動模塊正常運行。
